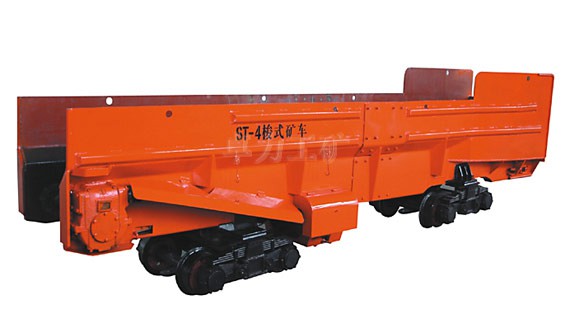

小型梭式礦車產品介紹小型梭式礦車主要用于鐵路隧道，水工涵洞，地下礦平巷和軍事硐室等工程掘進施工，是一種高效的出碴運輸設備。小型梭式礦車尤其適宜于彎多的隧洞并巷斷面的機械化貯存施工作業(yè)。現已有從4-40立方等多個規(guī)格。本系列為軌輪式梭式礦車。它由···
全國24小時銷售熱線:
0537-7970778小型梭式礦車產品介紹
型號參數 | 單位 | 主要參數 | |||||||
| 產品型號 | ST-4 | SD-4 | ST-6 | SD-6 | ST-8 | SD-8 | ST-10 | SD-10 | |
| ST-4B | SD-4B | ST-6B | SD-6B | ST-8B | SD-8B | ST-10B | SD-10B | ||
| 容積 | m3 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| 載重 | T | 10 | 10 | 15 | 15 | 20 | 20 | 25 | 25 |
| 自重 | T | 6.5 | 6.5 | 8.4 | 8.4 | 10.5 | 10.5 | 11.5 | 11.5 |
| 軌距 | mm | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 | 600/762/900 |
| 裝載高度 | m | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| 卸載時間 | min | 1 | 1 | 1.2 | 1.2 | 1.5 | 1.5 | 1.6 | 1.6 |
最小轉 彎半徑 | m | 8 | 15 | 10 | 18 | 12 | 20 | 14 | 22 |
最大行 車速度 | km/h | 20 | 15 | 20 | 15 | 20 | 15 | 20 | 15 |
電動機 功率 | Kw | 11（YBI） | 11（YBI） | 13（YBI） | 13（YBI） | 13（YBI） | 18.5（YBI） | 13（YBI） | 18.5（YBI） |
| 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | 22(YBK2) | ||
| 外形尺寸 | mm | 6250×1280 ×1680 | 6250×1270 ×1740 | 7014×1450 ×1770 | 7160×1450 ×1770 | 9540×1570 ×1700 | 6900×1560 ×1840 | 10200×1560 ×1800 | 10200×1560 ×1950 |
| 薦用鋼軌 | kg/m | ≥15 | ≥15 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
適用巷 道斷面 | m2 | ≥2.2×2.2 | ≥2.4×2.4 | ≥2.3×2.3 | ≥2.6×2.6 | ≥2.5×2.5 | ≥3×3 | ≥3×3 | 3.2×2 |
